Paroi clouée

Définition d'une paroi clouée

La méthode « paroi clouée » a pour fonction la stabilisation des terres. Elle est constituée par :

- un renforcement du massif de sol arrière par clouage

- un confinement du talus aval à l’aide d’un parement drainé, soit rigide (par exemple, voile en béton projeté armé) soit flexible (par exemple, grille métallique).

Elle est provisoire ou définitive. La surface vue du parement peut recevoir à la demande un traitement architectonique ou décoratif.

Réalisation d'une paroi clouée

La réalisation de cet ouvrage considéré comme un soutènement se fait généralement à l’avancement des terrassements en descendant, en vue d’assurer la stabilité au glissement d’une pente naturelle ou des parois d’une excavation :

- terrassement par tranche horizontale de hauteur et de longueur conditionnées par l’autostabilité à très court terme du sol.

- forage de clous inclinés ainsi que, si nécessaire, de drains subhorizontaux (drainage profond)

- équipement / scellement des clous et des drains éventuels

- mise en place d’un géocomposite plan sur la surface inclinée du talus (drainage de parement)

- ferraillage, pose de barbacanes et projection d’un béton par voie sèche.

L’exécution se poursuit ainsi vers le bas, par tranches ou phases successives jusqu’au niveau Fond de Fouille.

Vision d'une paroi clouée où on aperçoit les clous pour la future paroi

Autres informations

Le maillage, la longueur et la capacité de résistance des clous ou inclusions – travaillant principalement à la traction – sont justifiés par les calculs de stabilité au glissement menés avec un logiciel informatique spécifique et reconnu.

Une gestion des eaux souterraines captées et des eaux de ruissellement est assurée par un dispositif de drainage de surface (caniveaux de tête et de pied avec exutoire)

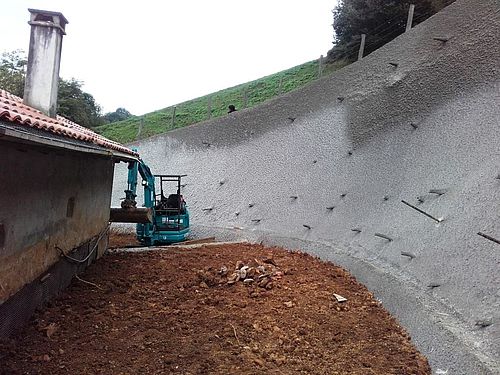

Paroi clouée avec la possibilité d'apercevoir les barbacanes permettant une évacuation des eaux pluviales

Le suivi comportemental et d’interaction « ouvrage –sol et avoisinants » comporte entre autre des inclinomètres placés en amont et des cibles sur parement régulièrement nivelées en X-Y-Z dont les valeurs de déplacement sont comparées à des valeurs seuils prédéfinies.

C’est un ouvrage à comportement en masse globalement souple, modulable selon les conditions de site rencontrées qu’elles soient géométriques (formes diverses possibles)-géologiques-environnementales ou d’usage. Il peut se substituer ou être associé à d’autres modes de soutènement.


SOLTECHNIC

Notre entreprise possède les qualifications professionnelles « soutènement » QUALIBAT (1293) et FNTP (253).

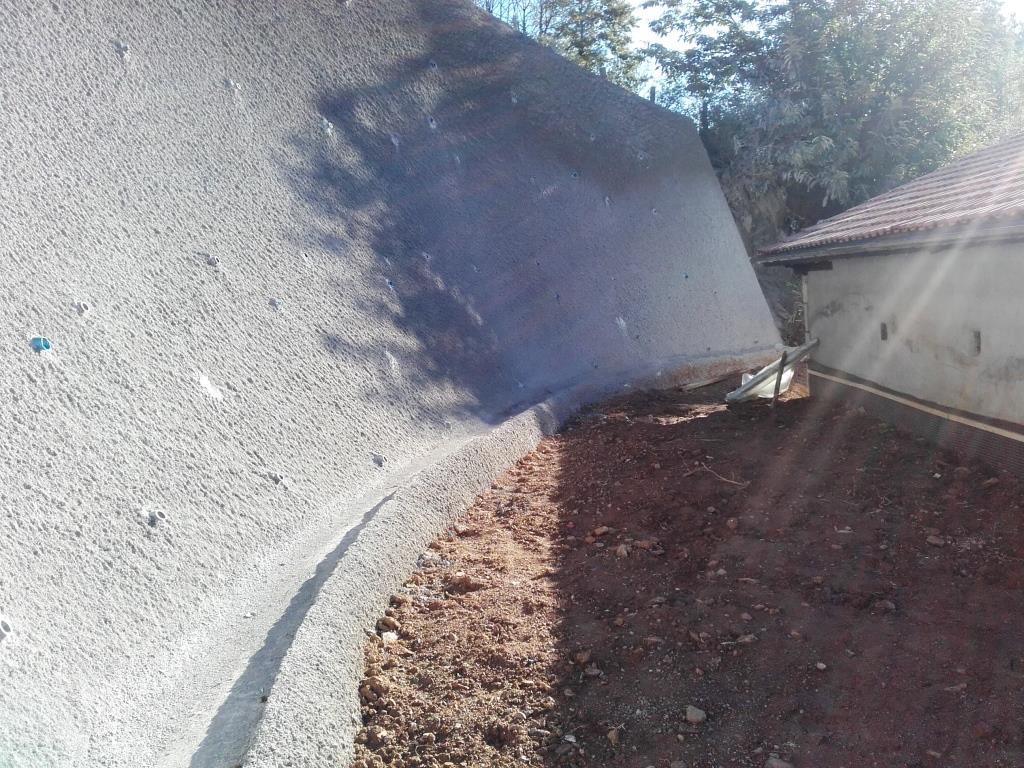

Aperçu d'une paroi clouée une fois terminée (clous, béton projeté etc)
