Longrine / Chaînage

Définition

Ce sont des éléments rapportés destinés dans notre cas à liaisonner, renforcer et rigidifier l’ossature d’une construction existante.

Longrine, Mise en place de la structure
Longrine, Injection du béton
Longrine terminée sur habitation

Plus précisément :

- une longrine est une poutre en béton armé disposée horizontalement entre ou le long de massifs de fondation et servant à mieux répartir les charges des éléments supportés (murs, poteaux, dalles) ou/et à les reporter vers des appuis ponctuels (micropieux,…).

- un chaînage constitue une liaison mécanique généralement en béton armé, verticale-oblique ou horizontale, permettant soit d’augmenter la résistance d’un élément d’ossature soit d’empêcher sa désunion ou son écartement.

Réalisation d'une longrine (au niveau fondation)

Son exécution procède par plots alternés pairs/impairs, de dimensions réduites, comme suit (plot courant) :

- le dégagement de la fondation coté extérieur seulement ou coté extérieur et en sous-face (selon cas), y compris piquage si fondation en maçonnerie de moellons ;
- le nettoyage des surfaces
- la mise en œuvre d’un ferraillage adapté, rendu solidaire de la fondation par des aciers de liaison
- la mise en place d’un coffrage latéral et d’extrémités amovibles
- le coulage d’un béton en charge, afin de parfaire le contact élément existant – élément rapporté
- le décoffrage après séchage (si c’est le cas)

Puis poursuite de la réalisation de la longrine suivant la numérotation d’ordre impair / pair des plots avec dépliement des aciers filants de recouvrement du ferraillage entre plots.

Restitution des canalisations traversantes et remblaiement final.

Longrine : Explication de la réalisation de longrines (animation)

Réalisation d'un chaînage (en élévation)

Sa réalisation peut être conduite en une seule fois ou par plots successifs, comme suit :

- l’exécution d’une engravure dans l’épaisseur du mur
- Le dégagement aux extrémités haute et basse des parties d’ouvrage concernées (fondation, chaînage de plancher ou sommitale d’un mur)
- le nettoyage des surfaces
- la mise en œuvre d’un ferraillage adapté, y compris aux extrémités pour liaison effective avec les existants
- la mise en place d’un coffrage coté extérieur
- le coulage d’un béton en charge, afin de parfaire le contact éléments existants – éléments rapporté.
- le décoffrage après séchage
- la mise en œuvre, pour finition, d’un crépi ou d’un placage pierre

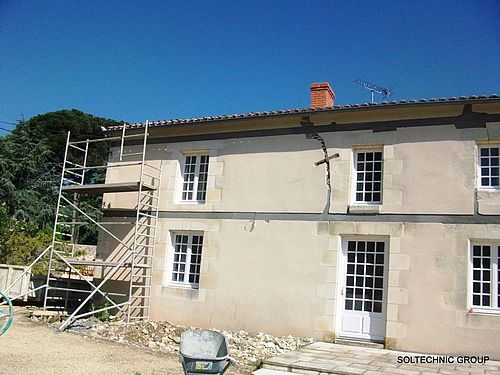

Fissures sur bâtiment, besoin alors d'une étude de sol et d'un spécialiste pour effectuer des réparations durables

Autres informations

Le profil transversal et la géométrie longitudinale des longrines sont adaptés au mieux de la problématique rencontrée

Les longrines se révèlent indispensables si les fondations à reprendre sont non centrées, très irrégulièrement exécutées ou inexistantes comme c’est souvent le cas pour les constructions anciennes.

Les chaînages à venir peuvent être réalisés en complément ou en remplacement de chaînages existants insuffisants ou défectueux.

Un chaînage horizontal peut être constitué par un tirant métallique avec pièces d’appui aux extrémités. Sa réalisation comporte :

  • le forage horizontal des éléments d’ouvrage (murs) rencontrés sur le tracé requis du tirant, généralement au niveau des combles.
  • la mise en place d’une barre acier protégée par un gainage PVC, avec système « Croix de Saint André » ou équivalent et écrous de blocage

NB : Ce type d’ancrage peut être précontraint.

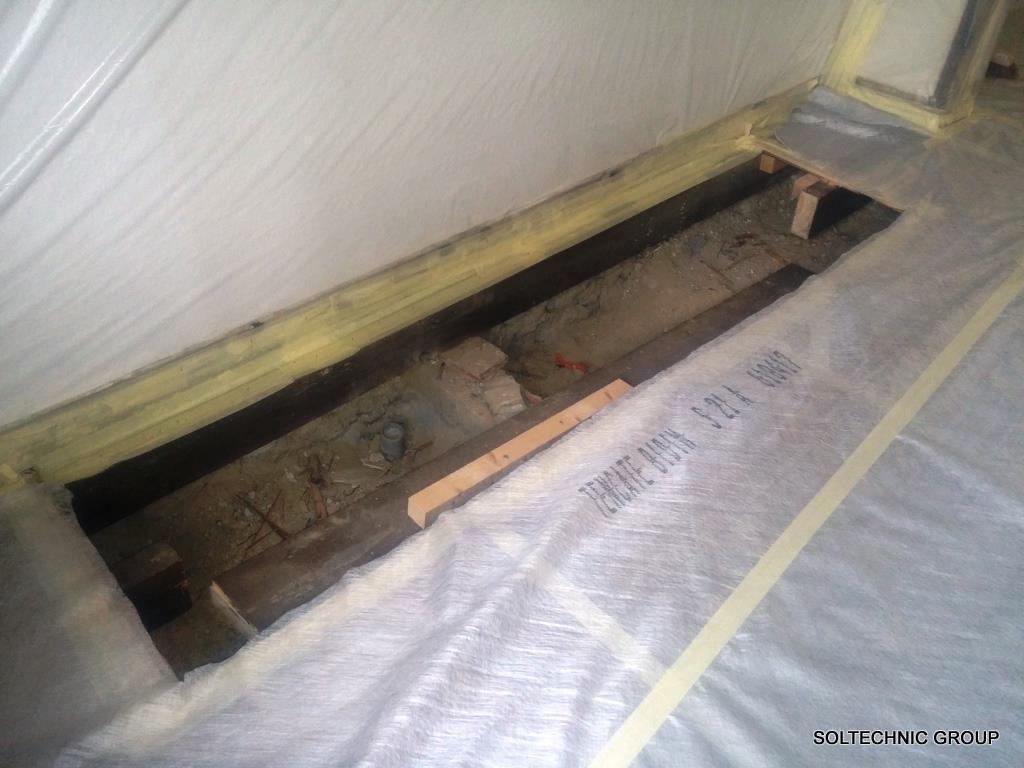

Longrine en cours de réalisation par les équipes de SOLTECHNIC, le spécialiste de la reprise en sous oeuvre pour les bâtiments
Réalisation d'une longrine par SOLTECHNIC, le spécialiste de la reprise en sous oeuvre pour votre maison et bâtiment

SOLTECHNIC

Spécialiste du micropieu depuis plus de 25 ans, les longrines sont souvent associées à ce type de travaux. L’expérience de nos équipes permet d’être toujours au plus juste et de pouvoir s’adapter à toutes les situations
